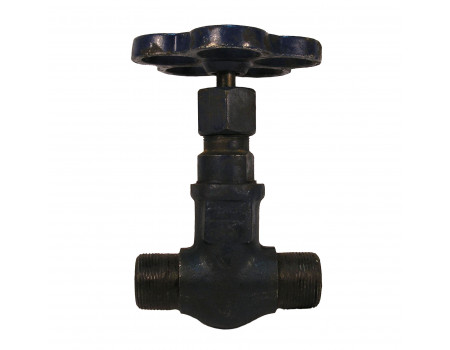

Клапан, вентиль 15с9бк стальной запорный проходной
Доступность: На складе
Артикул: 15с9бк
- Цена по запросу
-
Доступные опции
Вентиль запорный проходной 15с9бк предназначен для установки в качестве запорного устройства на трубопроводах для углекислоты, а также других сред, не агрессивных к материалам деталей клапана при температуре до +150°С.
Технические характеристики:
- Температура рабочей среды: от - 80 до + 150°С
- Номинальное давление PN, МПа (кгс/см²): 10,0 (100)
- Рабочая среда: жидкая и газообразная углекислота
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1
- Направление потока среды: по стрелке на корпусе
- Привод: ручной
- Присоединение к трубопроводу: цапковое с наружной резьбой
- Установочное положение на трубопроводе: любое
- Класс герметичности по ГОСТ 9544-93: «А»
| Наименование | Диаметр, мм | L, мм | H, мм | h, мм | D0, мм | d0, мм | d, мм | l, мм | f, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15с9бк Ду10 | 10 | 95 | 130 | 26 | 100 | М27х1,5 | 18 | 17 | 4 | 1,17 |
| 15с9бк Ду15 | 15 | 116 | 150 | 30 | 120 | М36х2 | 25 | 24 | 4 | 1,81 |
