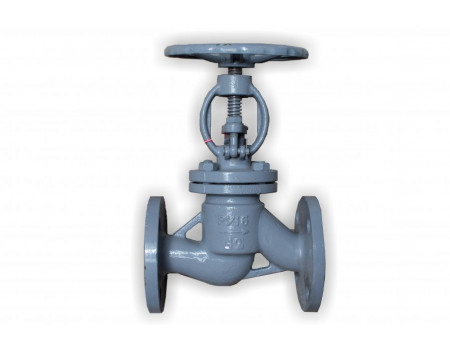

Клапан, вентиль 15с65нж запорный стальной фланцевый
Доступность: На складе
Артикул: 15с65нж
- Цена по запросу
-
Доступные опции
Вентиль 15с65нж стальной фланцевый предназначен для установки на трубопроводах в качестве запорного устройства для воды, пара, нефти, жидких и газаобразных неагрессивных нефтепродуктов.
Технические характеристики:- Температура рабочей среды: от -70 до +420°С
- Температура окружающей среды: от -40 до +40°С
- Номинальное давление PN, МПа (кгс/см²): 1,6(16)
- Рабочая среда: вода, пар, воздух, аммиак, нефть, нефтепродукты, природный и топливный газ, и другие жидкие и газообразные среды нейтральные к материалам корпуса клапана
- Направление потока среды: под золотник (по стрелке на корпусе)
- Привод: ручной (маховик)
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80
- Установочное положение на трубопроводе: любое
- Класс герметичности по ГОСТ 9544-93: «В», «С»
| Наименование | Диаметр, мм | L, мм | D, мм | D1, мм | D2, мм | d, мм | b, мм | H, мм | n, шт | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15с65нж Ду10 | 10 | 130 | 90 | 60 | 42 | 14 | 12 | 127 | 4 | 2,75 |
| 15с65нж Ду15 | 15 | 130 | 95 | 65 | 47 | 14 | 12 | 127 | 4 | 2,9 |
| 15с65нж Ду20 | 20 | 150 | 105 | 75 | 58 | 14 | 14 | 150 | 4 | 4,5 |
| 15с65нж Ду25 | 25 | 160 | 115 | 85 | 68 | 14 | 14 | 245 | 4 | 8,5 |
| 15с65нж Ду32 | 32 | 180 | 135 | 100 | 78 | 18 | 14 | 225 | 4 | 10,5 |
| 15с65нж Ду40 | 40 | 200 | 145 | 110 | 88 | 18 | 16 | 264 | 4 | 17 |
| 15с65нж Ду50 | 50 | 230 | 160 | 125 | 102 | 18 | 17 | 264 | 4 | 18,2 |
| 15с65нж Ду65 | 65 | 290 | 180 | 145 | 122 | 18 | 19 | 319 | 4 | 25,5 |
| 15с65нж Ду80 | 80 | 310 | 195 | 160 | 138 | 18 | 19 | 380 | 4 | 37,5 |
| 15с65нж Ду100 | 100 | 350 | 215 | 180 | 158 | 18 | 21 | 400 | 8 | 50,5 |
| 15с65нж Ду125 | 125 | 400 | 245 | 210 | 184 | 18 | 25 | 473 | 8 | 75,5 |
| 15с65нж Ду100 | 150 | 480 | 280 | 240 | 212 | 22 | 27 | 470 | 8 | 105,5 |
