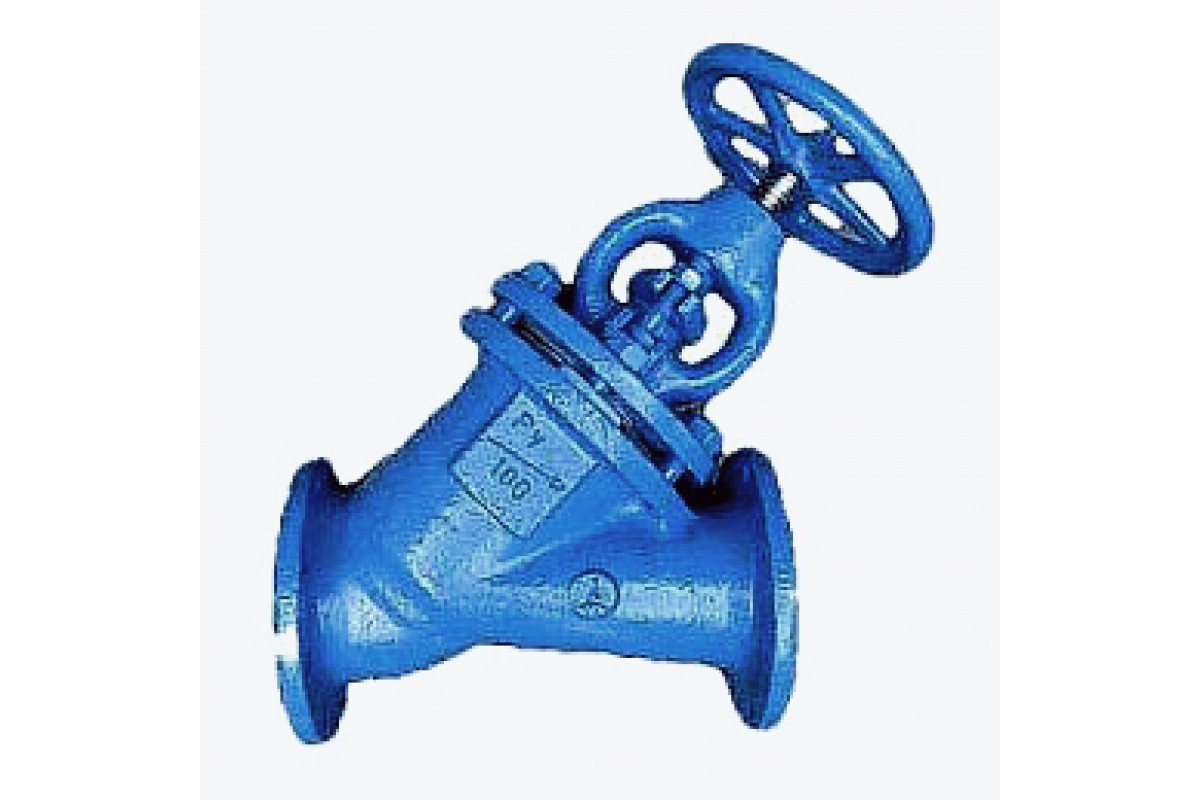

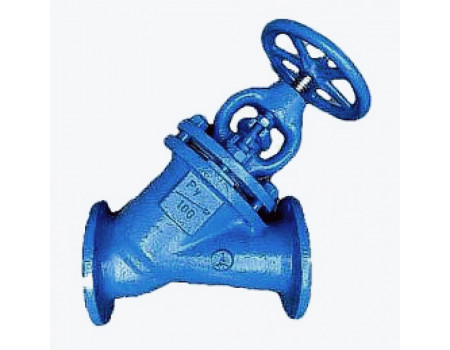

Клапан, вентиль 15с58нж запорный прямоточный нержавеющий
Доступность: На складе
Артикул: 15с58нж
- Цена по запросу
-
Доступные опции
Вентиль 15с58нж применяется на трубопроводах для воды, пара, нефтепродуктов и прочих жидких и газообразных неагрессивных сред рабочей температурой до 425°С.
Технические характеристики:
- Рабочая среда: вода, пар и другие жидкие и газообразные неагрессивные среды температурой до 425°С
- Температура окружающей среды: не ниже -40°С
- Рабочее давление: 1,6 МПа (16 кгс/см2)
- Материал корпуса: сталь
- Уплотнительная поверхность золотника: коррозионностойкая сталь
- Присоединение к трубопроводу: фланцевое
- Уплотнение шпинделя: сальниковое
- Подтяжка сальника: откидными болтами
- Рабочая среда подается под золотник
- Герметичность затвора по ГОСТ 9544-75 А,В,С
- Управление вентилем: ручное, маховиком
- Устанавливают на трубопроводе в любом рабочем положении

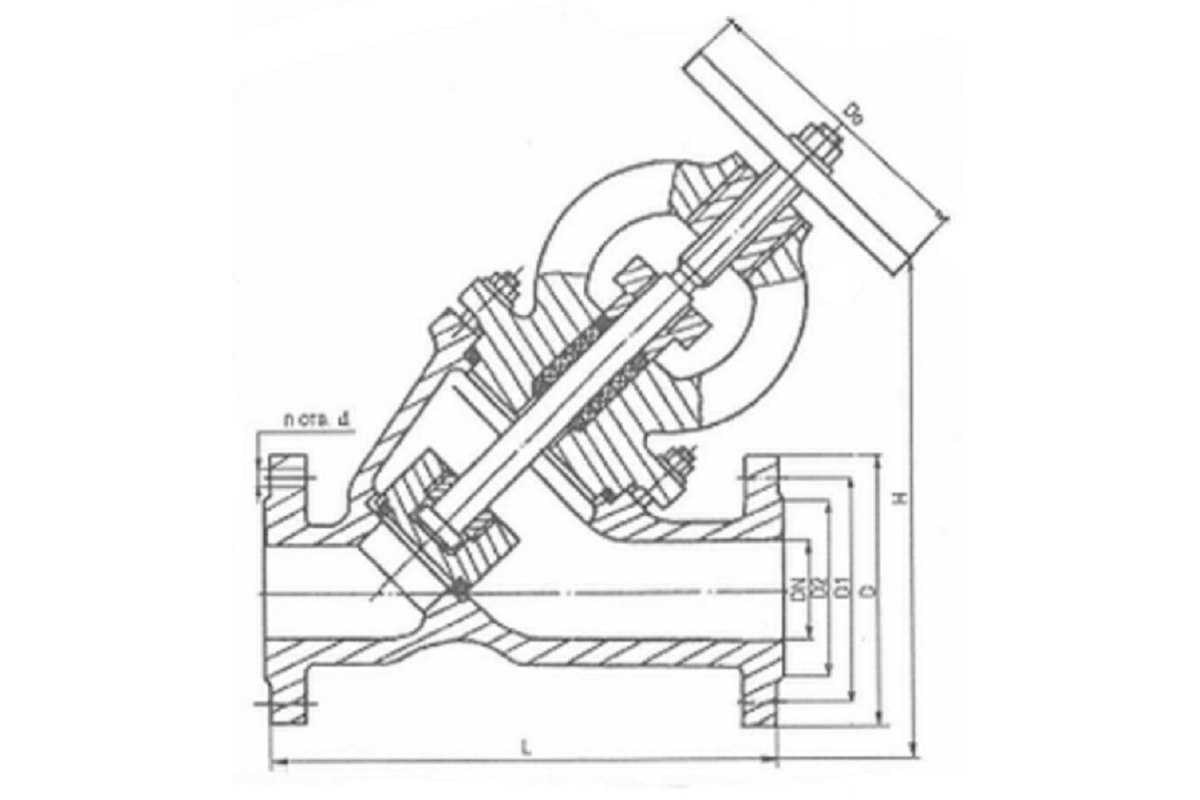

| Наименование | Диаметр, мм | L, мм | D, мм | D1, мм | D2, мм | d, мм | n, шт | H, мм | D0, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15с58нж Ду32 | 32 | 180 | 135 | 100 | 78 | 18 | 4 | 196 | 160 | 9,5 |
| 15с58нж Ду50 | 50 | 230 | 160 | 125 | 102 | 18 | 4 | 235 | 230 | 17,5 |
| 15с58нж Ду80 | 80 | 310 | 195 | 160 | 138 | 18 | 4 | 340 | 310 | 37,5 |
| 15с58нж Ду100 | 100 | 350 | 215 | 180 | 158 | 18 | 8 | 385 | 350 | 49,5 |
| 15с58нж Ду125 | 125 | 400 | 245 | 210 | 184 | 18 | 8 | 488 | 400 | 75,7 |
| 15с58нж Ду150 | 150 | 480 | 280 | 240 | 212 | 22 | 8 | 520 | 480 | 95,4 |
